Koppel in aandrijftechniek: waarom de juiste keuze essentieel is

Wat is koppel?

Koppel is de draaiende kracht die ervoor zorgt dat een object om een as roteert. In aandrijfsystemen geeft het aan hoeveel rotatiekracht een motor, as of askoppeling kan overbrengen om mechanisch werk te verrichten.

Een eenvoudige manier om koppel te begrijpen is aan de hand van een steeksleutel. Hoe langer de sleutel, hoe groter de hefboomwerking, waardoor een vastzittende bout met minder kracht kan worden losgedraaid. Hetzelfde principe geldt voor roterende machines: de combinatie van kracht en de afstand tot het draaipunt bepaalt het beschikbare koppel.

De basisformule luidt:

Koppel (M) = Kracht (F) × Hefboomarm (r)

Koppel wordt uitgedrukt in Newtonmeter (Nm).

Waarom is koppel belangrijk bij machineontwerp?

Het correct berekenen en selecteren van het benodigde koppel is essentieel voor een betrouwbare werking van machines. Een goed gedimensioneerd aandrijfsysteem biedt verschillende belangrijke voordelen:

• Langere levensduur van componenten
• Verbeterde operationele veiligheid
• Betere positioneringsnauwkeurigheid
• Hogere energie-efficiëntie
• Lagere onderhouds- en exploitatiekosten

Wanneer het vereiste koppel wordt onderschat, kunnen componenten overbelast raken. Dit kan leiden tot overmatige trillingen, versnelde slijtage, verminderde nauwkeurigheid en zelfs vroegtijdige uitval.

Aan de andere kant is het kiezen van aanzienlijk overgedimensioneerde componenten niet automatisch de beste oplossing. Grotere askoppelingen en aandrijfcomponenten nemen meer inbouwruimte in beslag, verhogen het systeemgewicht en brengen hogere investeringskosten met zich mee, zonder dat dit extra voordelen oplevert voor de toepassing.

Het doel is daarom de optimale balans te vinden tussen prestaties, betrouwbaarheid en kosten.

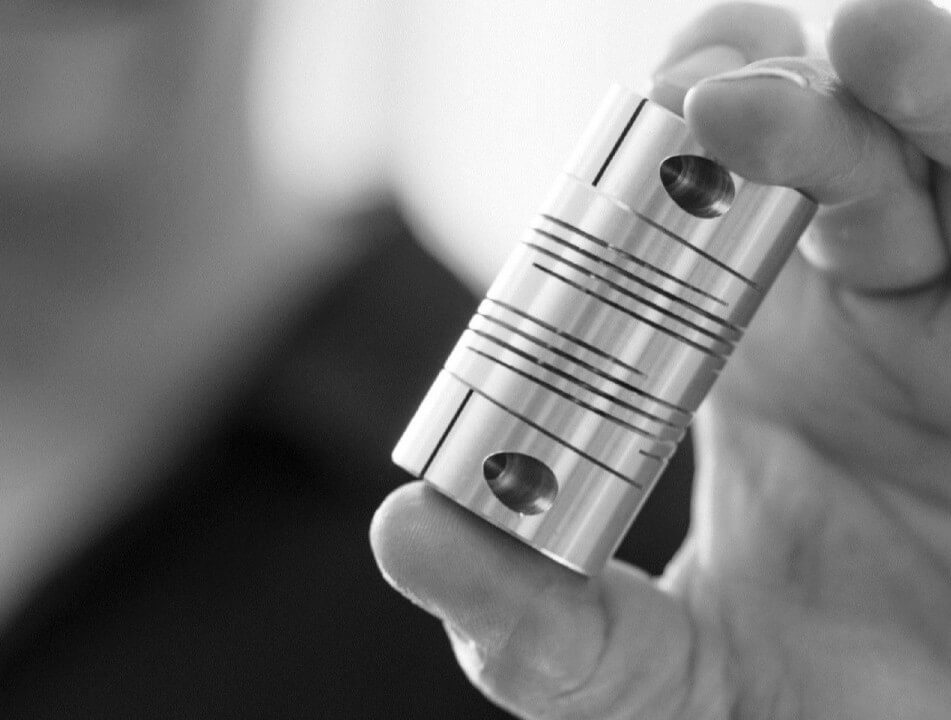

De rol van askoppelingen bij de overdracht van koppel

Askopppelingen zijn onmisbare onderdelen van elk aandrijfsysteem. Ze brengen het koppel over tussen roterende assen en compenseren tegelijkertijd de onvermijdelijke uitlijnfouten tussen deze assen.

Een correct geselecteerde askoppeling moet de volgende uitlijnfouten kunnen opvangen:

• Axiale uitlijnfout
• Radiale uitlijnfout
• Hoekverdraaiing

Een verkeerde keuze kan leiden tot hogere lagerbelastingen, ongewenste trillingen, versnelde slijtage en een lagere betrouwbaarheid van de machine.

Voor toepassingen waarbij hoge nauwkeurigheid en dynamische prestaties vereist zijn, zijn spelingvrije balgkoppelingen vaak de beste keuze. Dankzij hun torsiestijve constructie wordt het koppel zonder rotatiespeling overgebracht, waardoor ze uitermate geschikt zijn voor servoaandrijvingen, positioneersystemen en geautomatiseerde systemen.

Typische koppelbereiken

Aanbevolen asdiameters bij koppel typische toepassingen

Opmerking: Deze waarden dienen uitsluitend als algemene richtlijn. Bij de definitieve selectie van een askoppeling moet altijd rekening worden gehouden met piekbelastingen, bedrijfscycli, veiligheidsfactoren, bedrijfsomstandigheden en eventuele schok- of dynamische belastingen.

Hoe kiest u de juiste component?

Koppel is veel meer dan alleen een technische specificatie. Het is een van de belangrijkste factoren die de prestaties, efficiëntie en levensduur van een aandrijfsysteem bepalen.

Door componenten met de juiste koppelcapaciteit te kiezen, in combinatie met een passende askoppeling, zorgt u voor een soepele krachtoverbrenging, minder stilstand, lagere onderhoudskosten en een hogere betrouwbaarheid van uw machines.

Een zorgvuldige dimensionering van het koppel is een investering in langdurige prestaties en een betrouwbare werking van uw machine.
